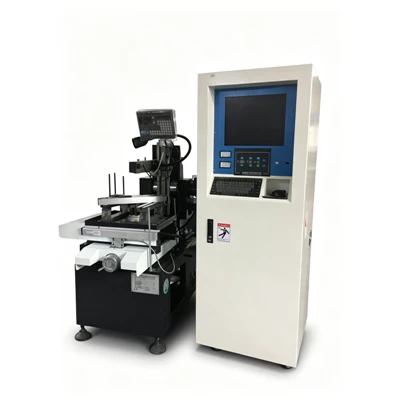

Stor tråd EDM

OL500CT EDM-maskinen för stora trådar är designad för större arbetsstycken och tunga precisionsskärningsapplikationer-. Med ett större arbetsbord, högre lastkapacitet och stabil multipel skärprestanda är denna maskin idealisk för formfabriker, industriella komponenttillverkare och precisionsmetallbearbetningsföretag.

Maskinen kombinerar hög bearbetningsnoggrannhet, slät ytbehandling och pålitlig CNC-kontroll för effektiv-långsiktig produktion.

Skicka förfrågan

Tekniska parametrar

Punkt	OL500CT
Arbetsbordsstorlek	510 × 800 mm
X/Y-axelrörelse	400 × 500 mm
U/V Axis Travel	60 × 60 mm
Z Axis Travel	280 mm
Max. Arbetsstyckets tjocklek	300 mm
Max. Arbetsstyckets vikt	500 kg
Maskinens vikt	2300 kg
Maskinstorlek	1950 × 1450 × 2000 mm
Max. Bearbetningshastighet	200 mm²/min
Max. Avsmalnande vinkel	±6 grader / ±15 grader / ±30 grader
Max. Trådmatningshastighet	1~11,4 m/sek
Positioneringsnoggrannhet	±0,01 mm
Upprepad positioneringsnoggrannhet	±0,004 mm
Optimal bearbetningsnoggrannhet	±0,003 mm
Ytjämnhet	Ra 0,8 μm
Tråddiameter	0,10~0,25 mm
Strömförsörjning	3 Fas / 380V / 50Hz
Energiförbrukning	3 kVA
Axelkoppling	XYUV-axel samtidigt
Styrskena	Linjär styrbana
XYUV Axis Drive	Stegmotor / Servomotor
Z-axeldrivning	Hybridmotor
Smörjsystem	Automatisk
Dielektrisk tankkapacitet	110 L
Kontroller	Vertikalt kontrollskåp
Programvaruplattform	Windows XP / Windows 7
Styrsystem	Auto-klipp / Win-klipp / X8
Språkdisplay	Kinesiska / engelska / ryska
Övervaka	17" LCD
Digital avläsningsdisplay	XY-axel DRO (5 μm)
CNC-instruktion	Standard ISO-kod
Transmissionstyp	USB / LAN
